基礎配筋ぜんこうチェック!!!  知多市のM様邸新築工事現場便り。

こんにちは。ぜんこうです!

まだ7月に入ったばかりというのに、焦げる、焦げる。

スマホのカメラ機能が、熱でバカになってしまい、波打つ写真になってしまう日が続きます。

ヤバ~い。

という事で、ぜんこうチェックです。

明日、JIOさん(第3者確認機関、瑕疵担保保険)の配筋検査がありますので、その前にチェック及び施工写真の撮影です。

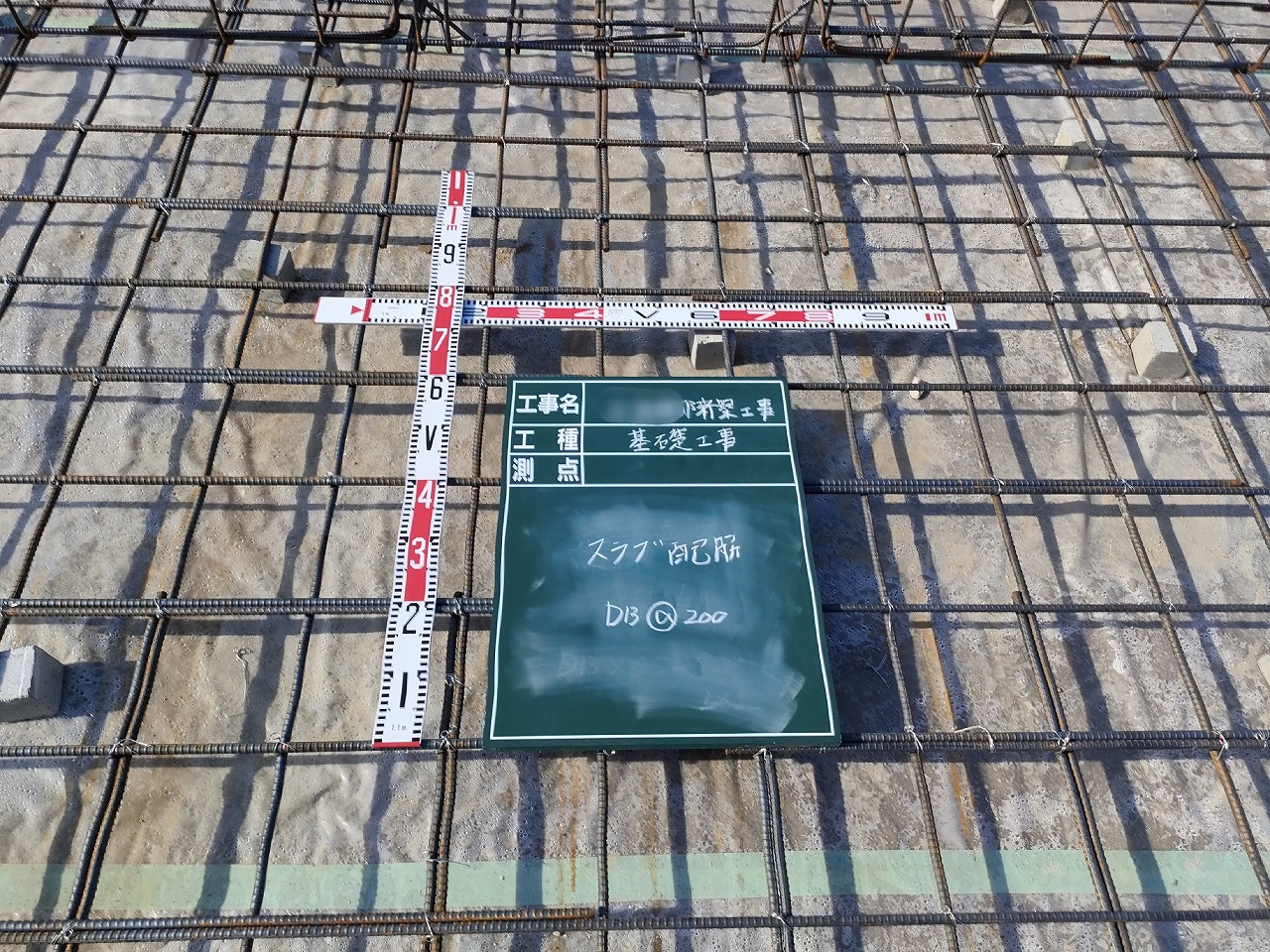

スラブ(土間)の配筋確認です。

D13の鉄筋が200ピッチの間隔できれいに入っています。OKです



知多市M様邸新築工事 基礎工事 配筋写真 現場監理 リフォーム 古民家再生 施工写真①

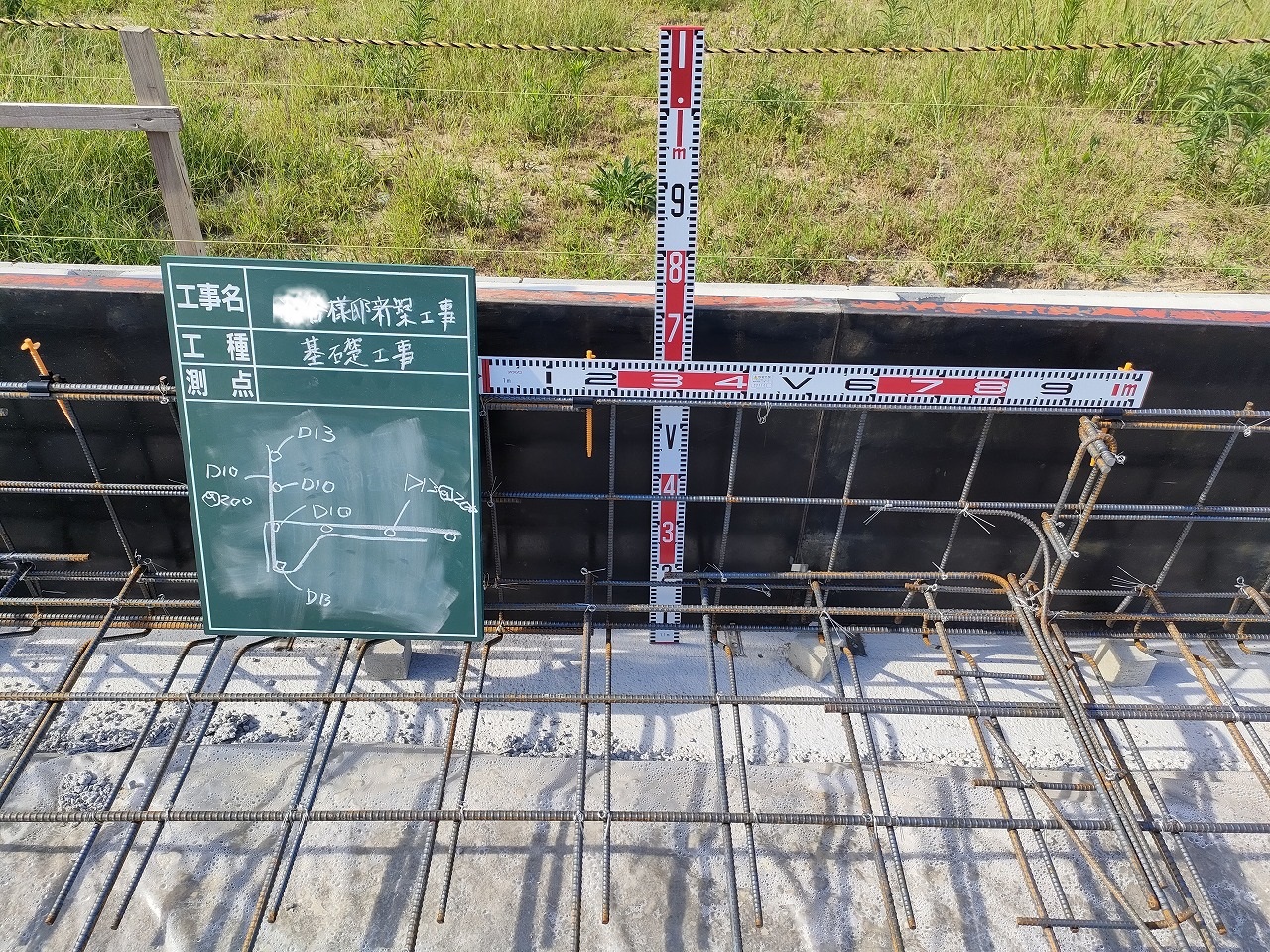

立上りの配筋をチェック。

指示書通りの鉄筋の太さ、間隔、結束状況を確認。OKです。



知多市M様邸新築工事 基礎工事 配筋写真 現場監理 リフォーム 古民家再生 立上り配筋 施工写真②

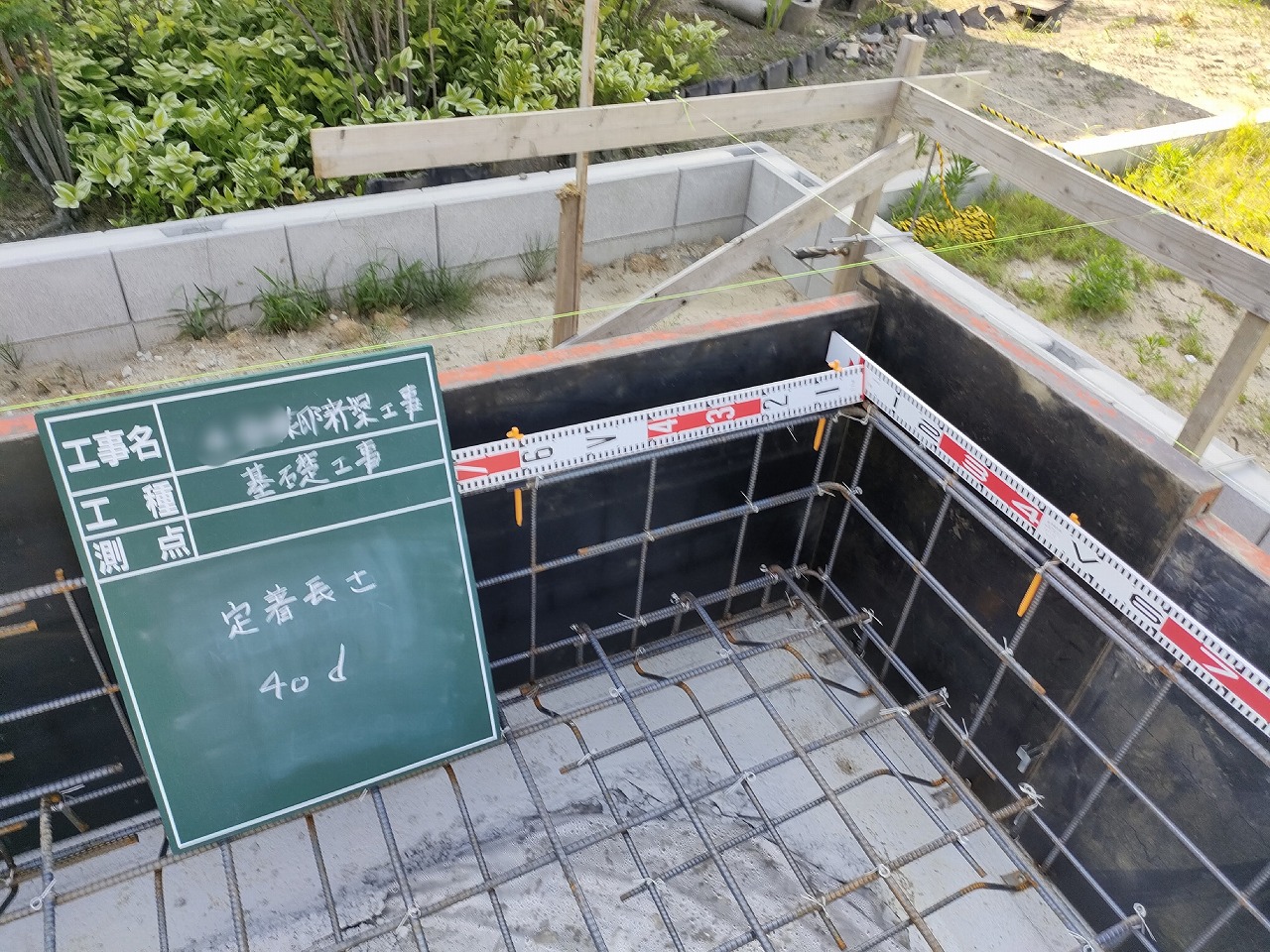

コーナー補強筋の定着長さの確認。

d=13mmですので、13×40=520mm 520mm以上確認。  OKです。

知多市M様邸新築工事 基礎工事 配筋写真 現場監理 リフォーム 古民家再生 コーナー補強筋 施工写真③

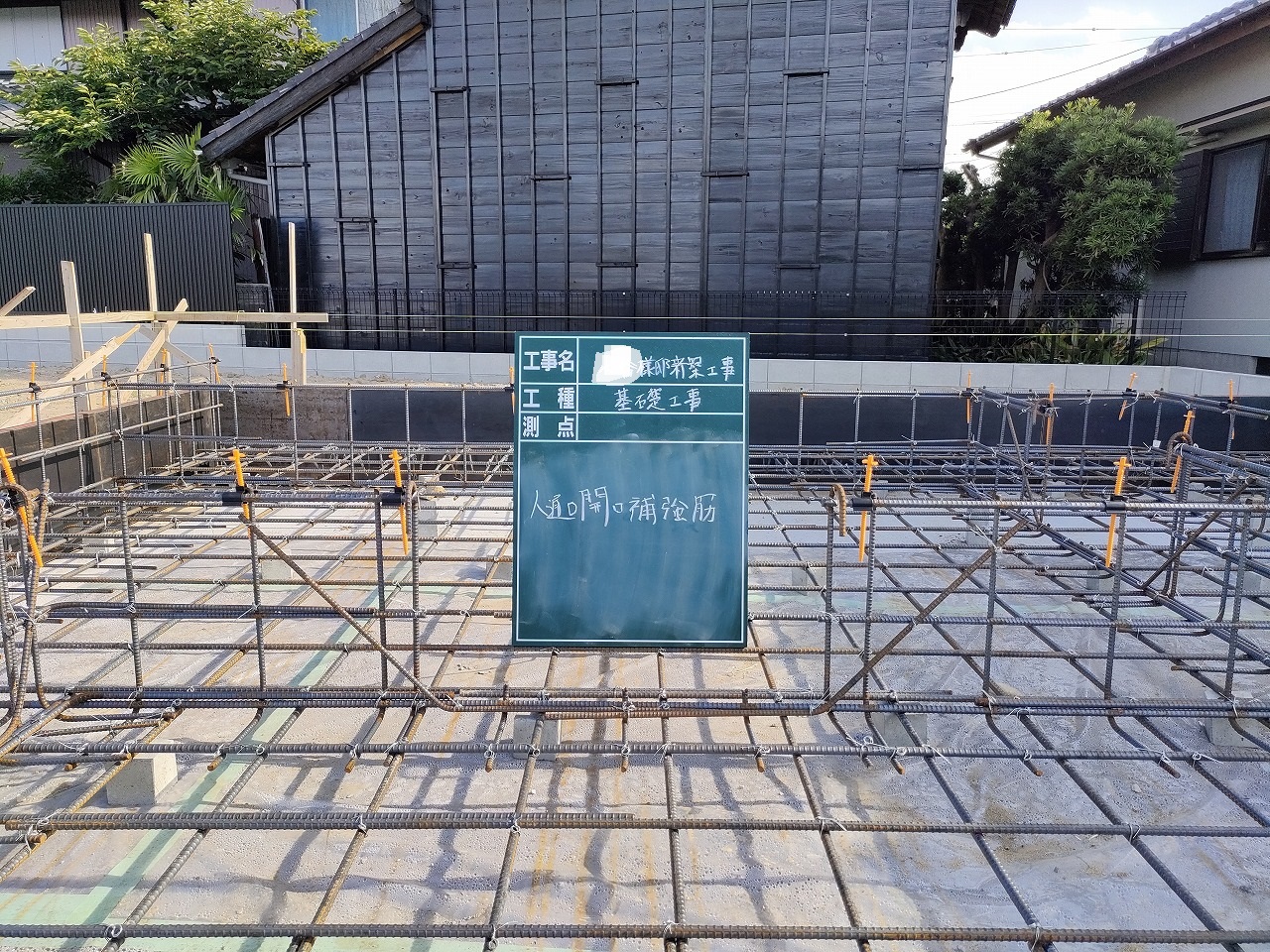

人通口の開口補強筋確認。 指示書通り。 OKです。



知多市M様邸新築工事 基礎工事 配筋写真 現場監理 リフォーム 古民家再生 開口補強筋確認 配筋検査 施工写真⑤

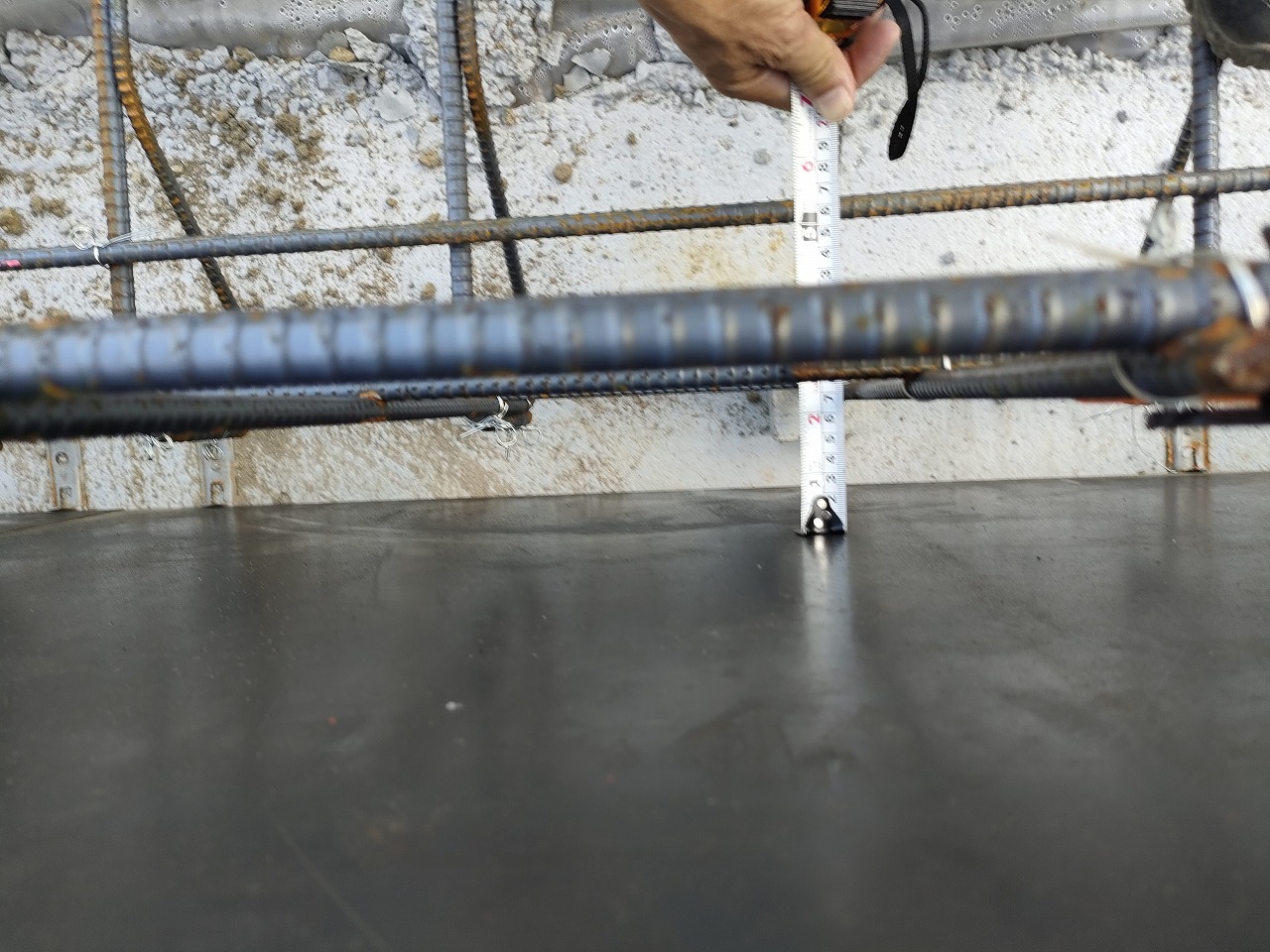

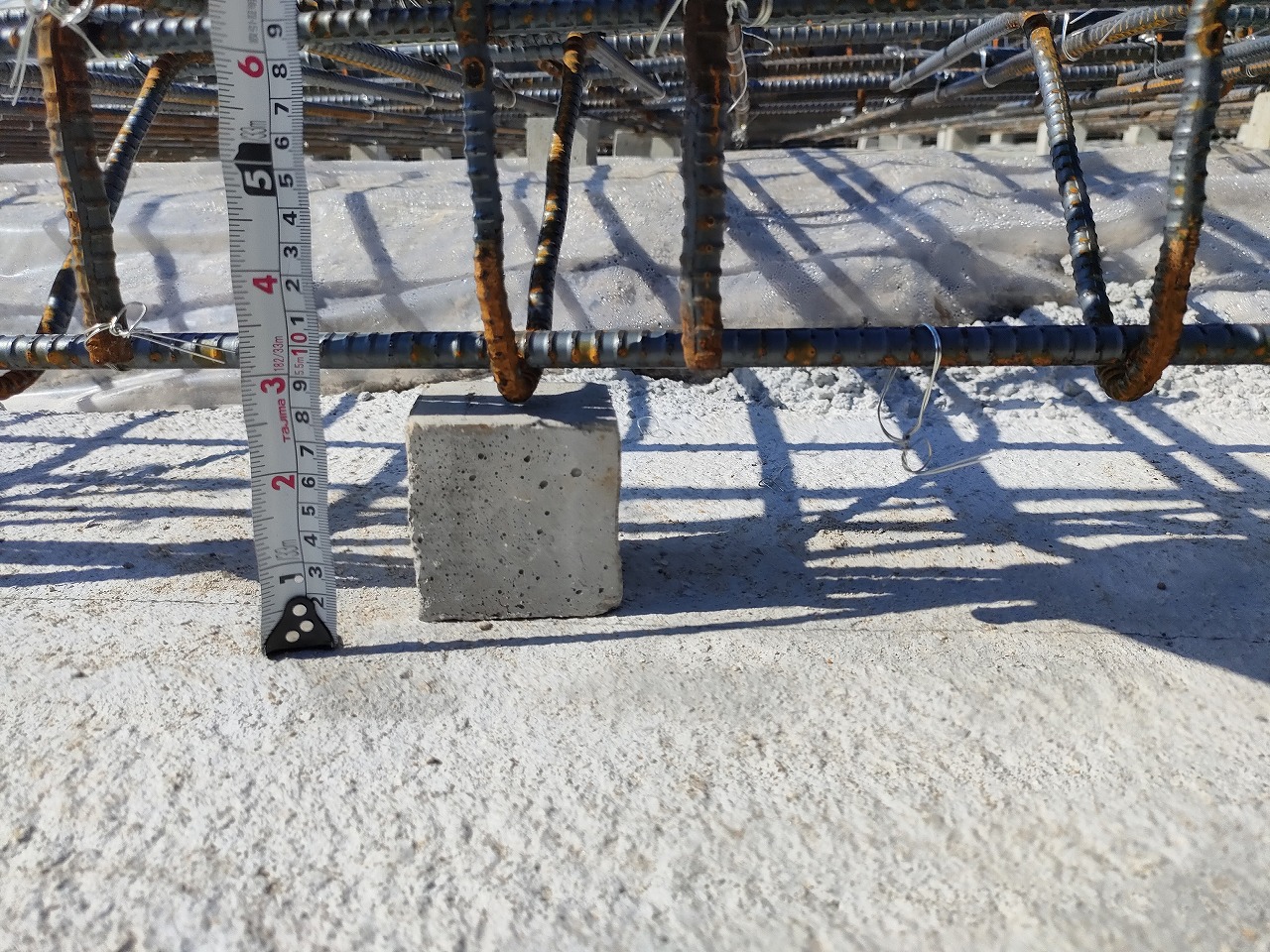

かぶり厚さ確認。 土に接する部分の鉄筋のかぶり厚さ=60mm以上を確認。

 スラブ部分、立上り部分ともに確認。 OKです。

知多市M様邸新築工事 基礎工事 配筋写真 現場監理 リフォーム 古民家再生 かぶり厚確認 配筋検査 施工写真⑥

知多市M様邸新築工事 基礎工事 配筋写真 現場監理 リフォーム 古民家再生 かぶり厚確認 配筋検査 施工写真⑦
